【本店所有成品機器輸入電壓均可以改為110V/115V/117V等數值的電壓，方便臺灣或者海外的客戶使用?！?br />
◆本前級參考英國豬仔膽緩沖X10D線路，去掉原電路的倍壓電路，采用膽整流+MOS管穩壓電路。
◆耦合電容采用香港TE MKP銅腳古董薄膜電容，濾波電解電容用德國西門子，電阻為金屬膜高精密銅腳電阻。
◆PCB元件可以雙面焊接，方便把電子管突出到機箱外

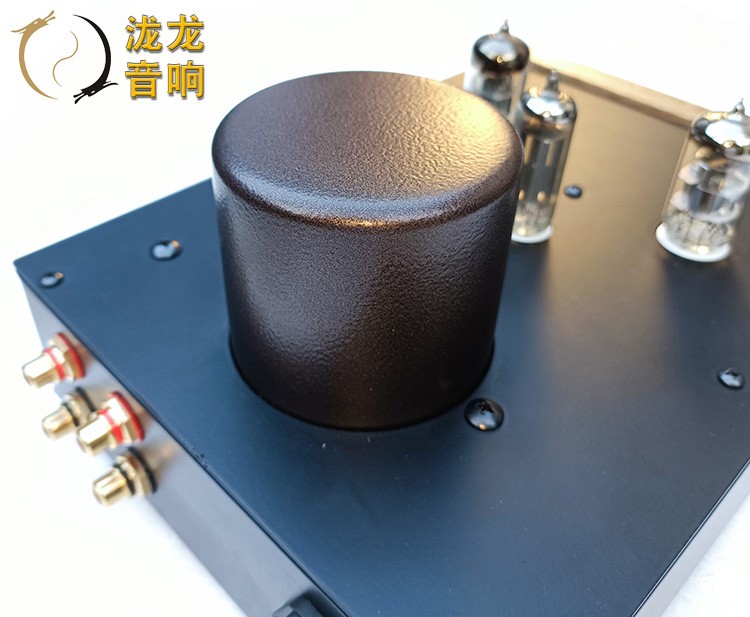

◆ 優質全銅線22W E牛（牛編號573022帶烤漆屏蔽外殼防電磁干擾） 交流供燈絲，更有音樂味。用25倍放大的后級接90DB靈敏度的音箱，電源加入10H扼流圈（EI48X24）毫無底噪。

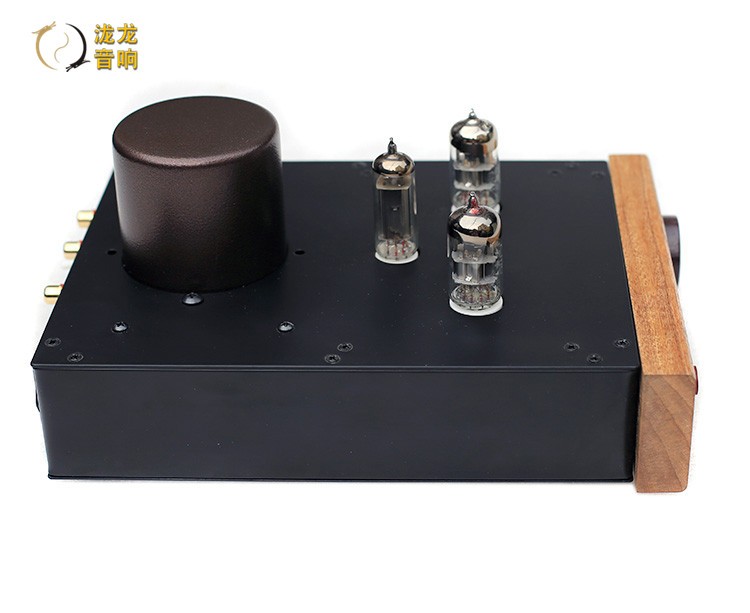

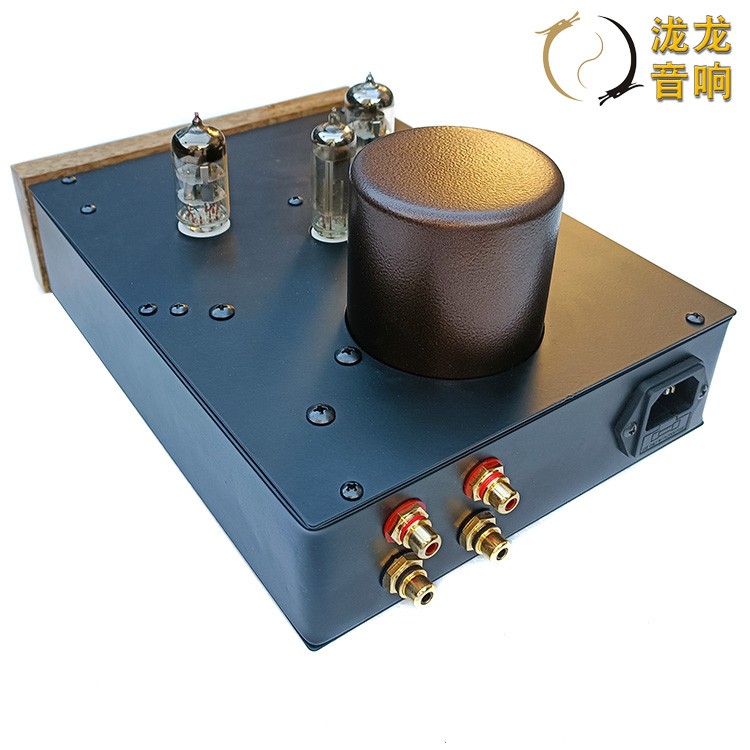

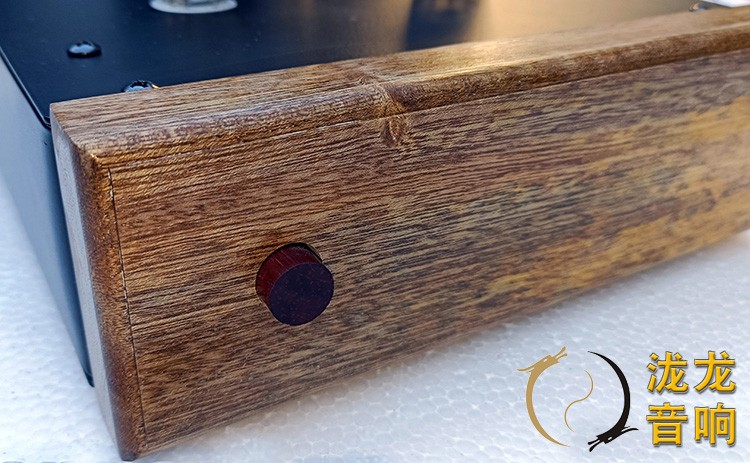

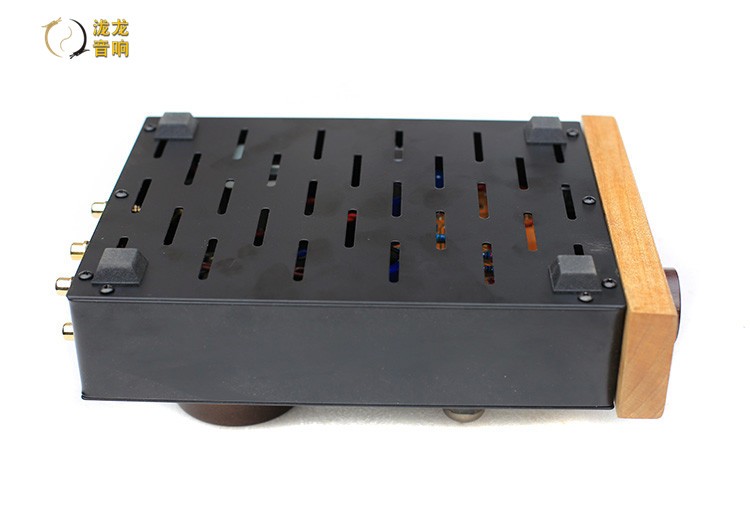

◆木面板鐵機箱，面板厚20mm ，外部尺寸寬:190mm 高:78mm 長:260mm

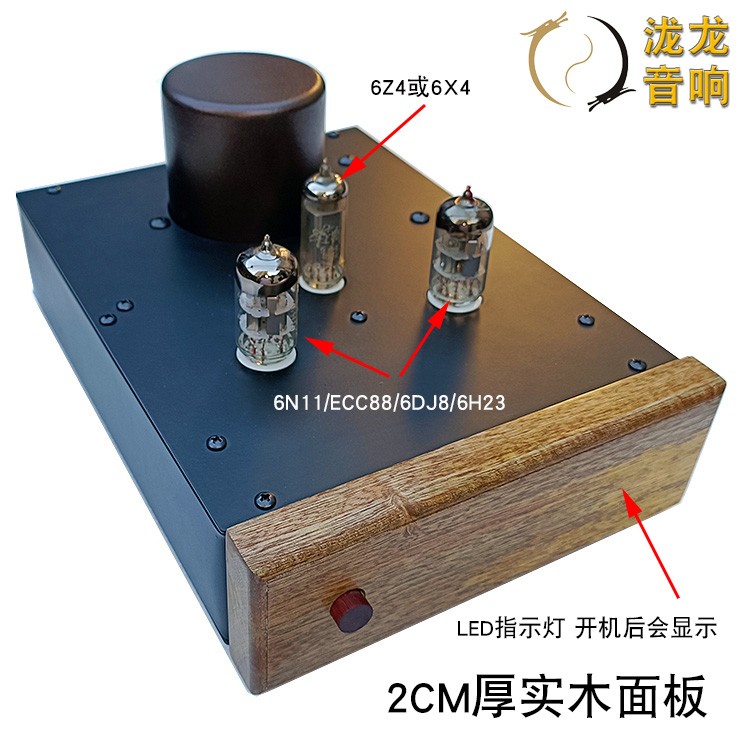

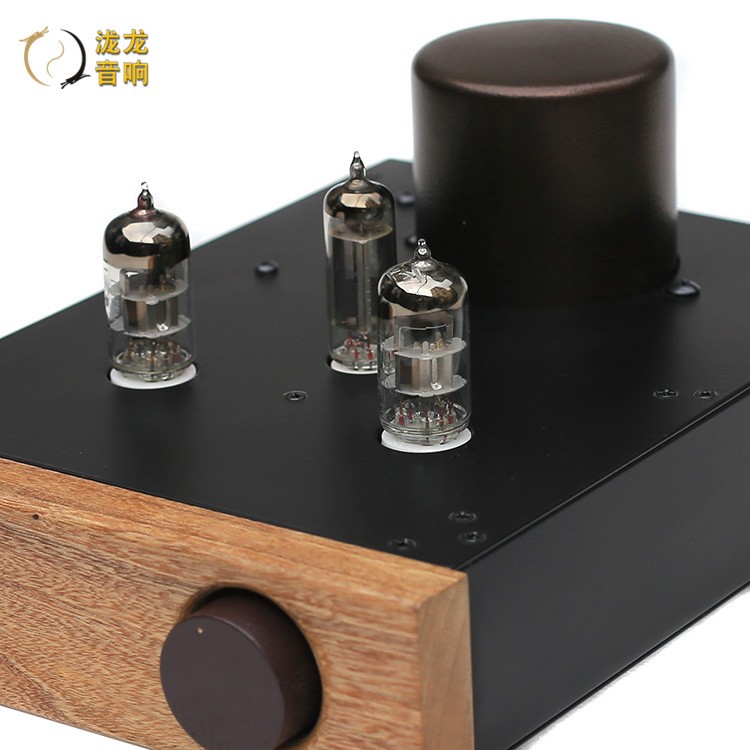

◆電子管標配全新北京6N11-J兩支，（可以用ECC88,6922,6DJ8直接替換），整流管為曙光全新6Z4，不要電子管可以咨詢小二價格，如不需要配電子管，機器可以支持直插6X4整流管，拍下時需要留言備注好。

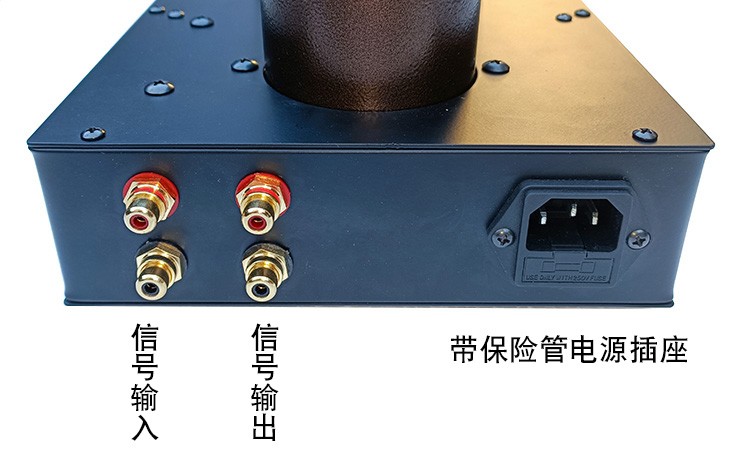

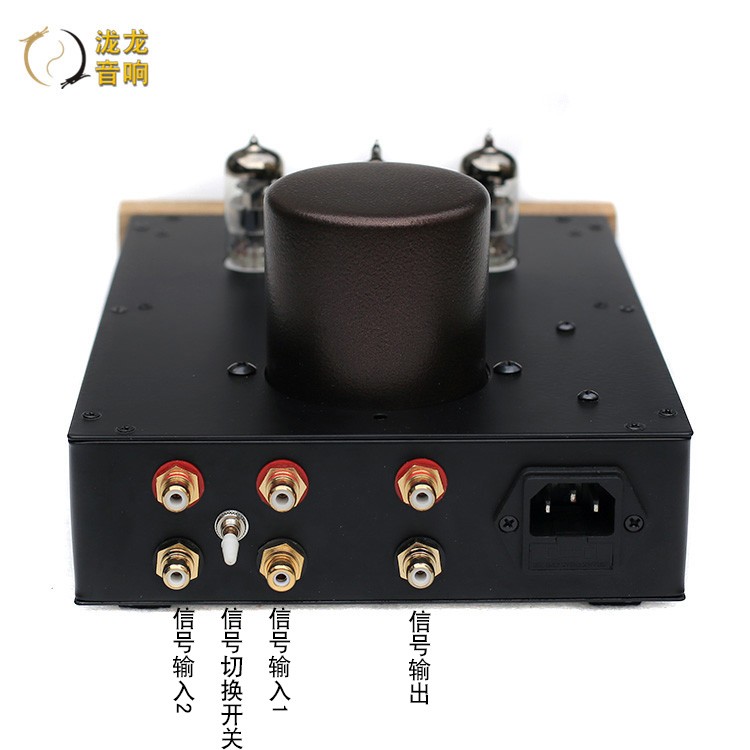

◆陶瓷銅鍍銀電子管座，優質鍍金RCA蓮花座，耐用耐氧化！

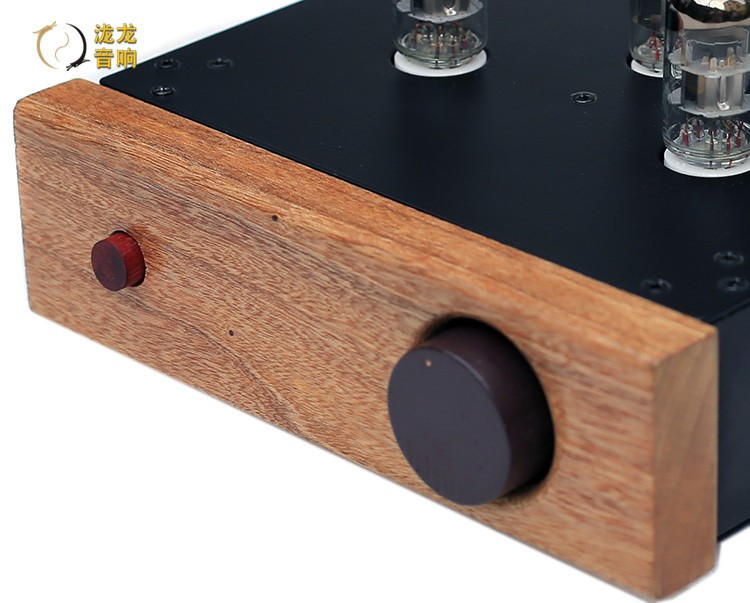

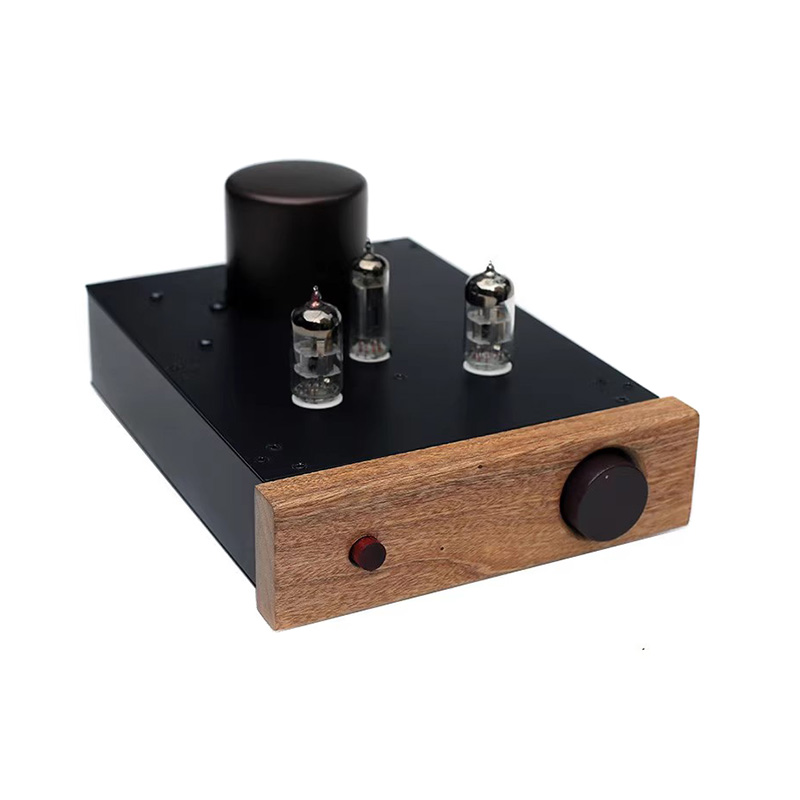

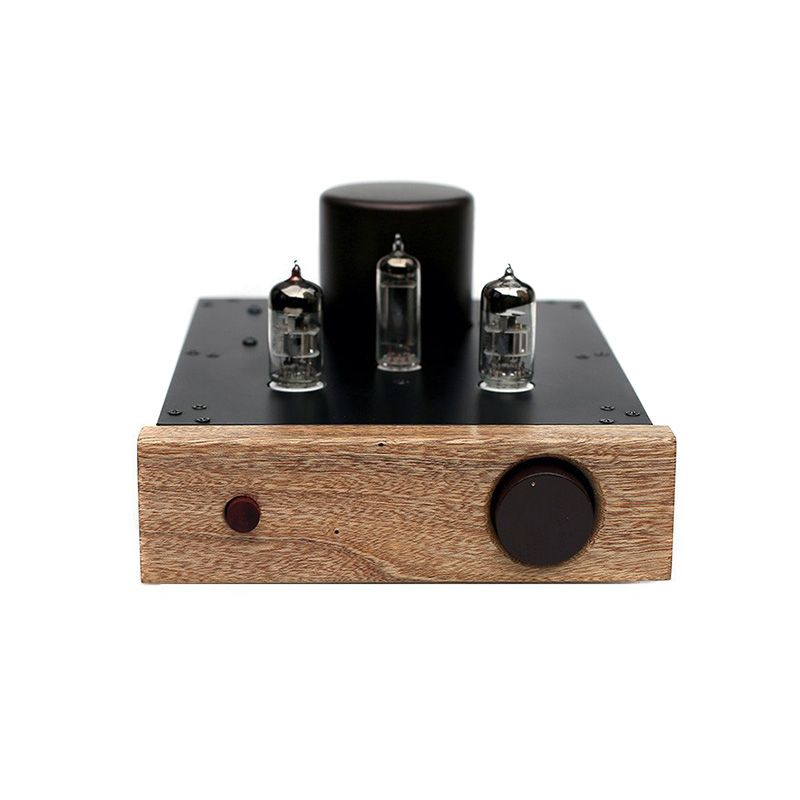

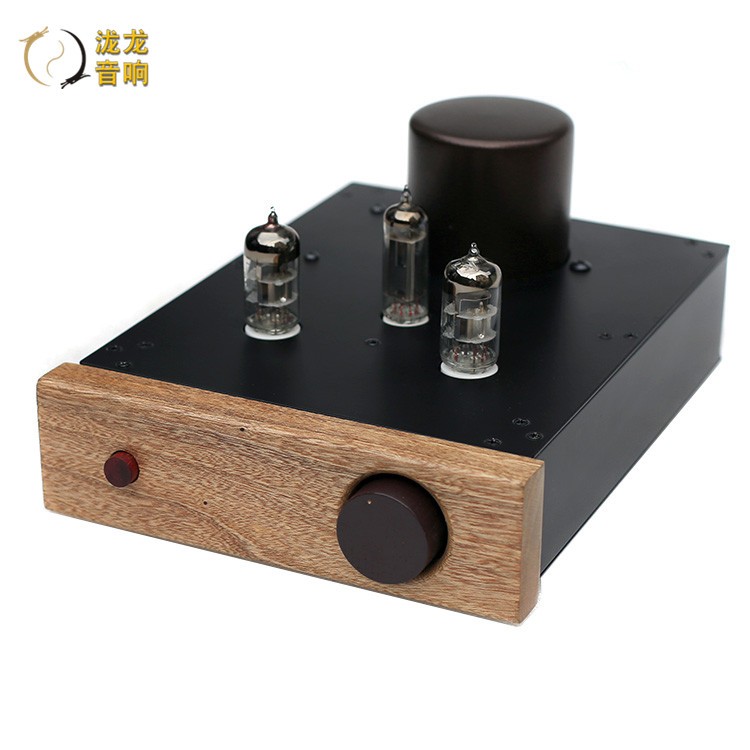

【帶電位器版】

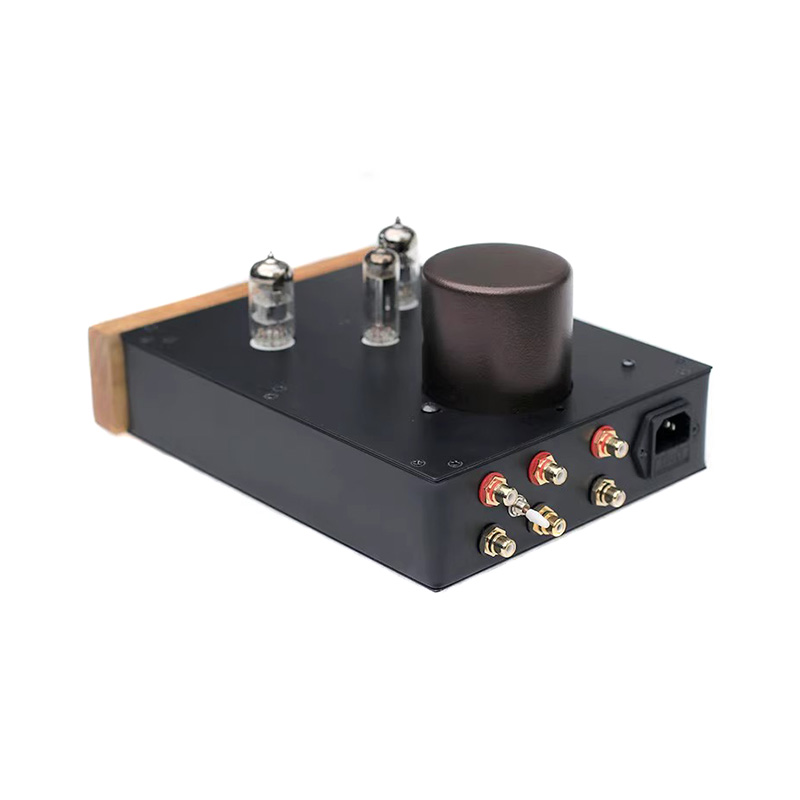

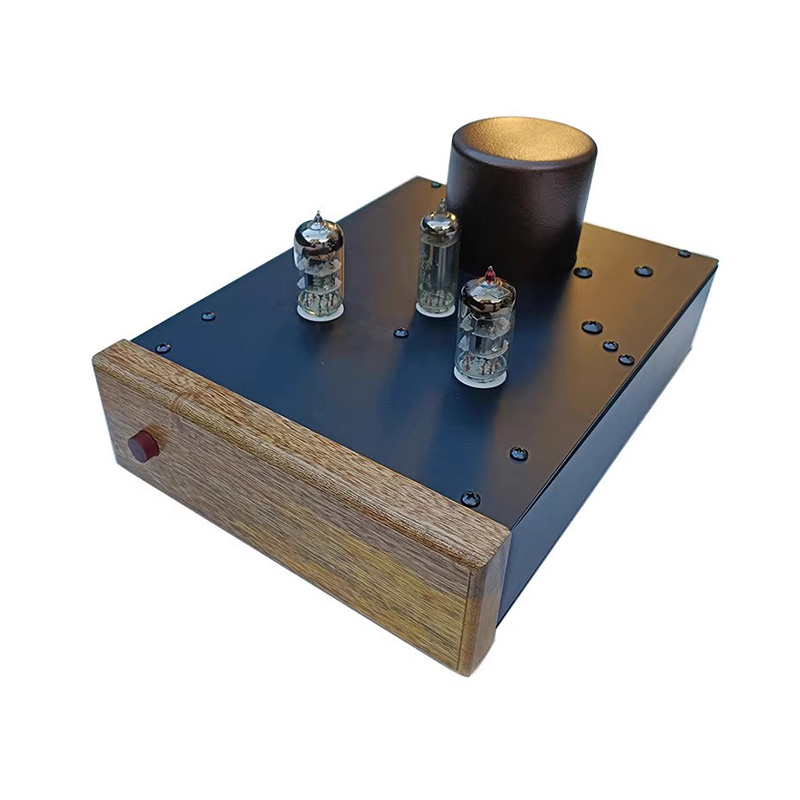

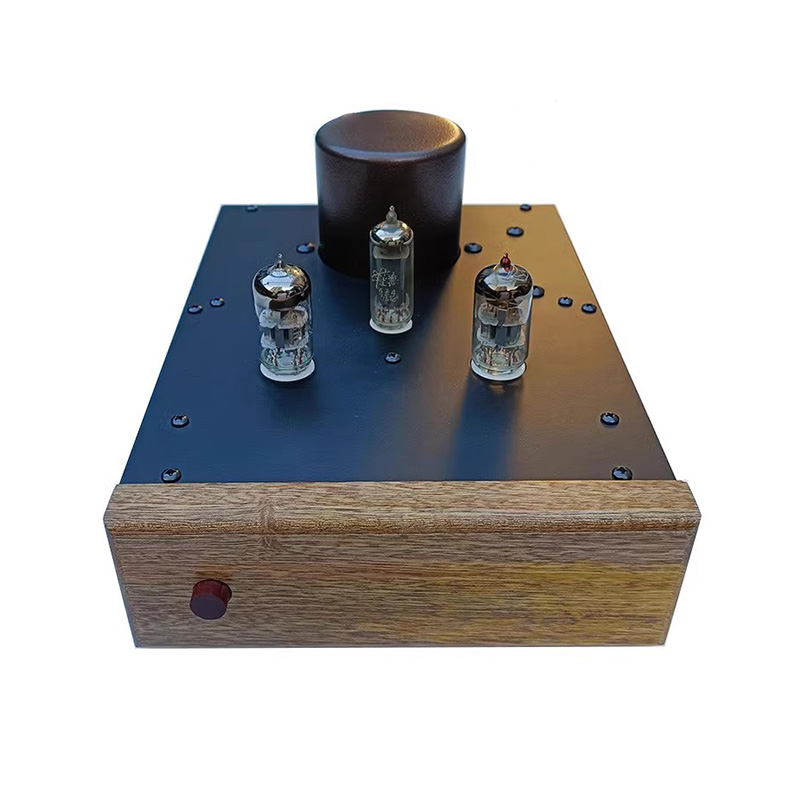

【無電位器版】

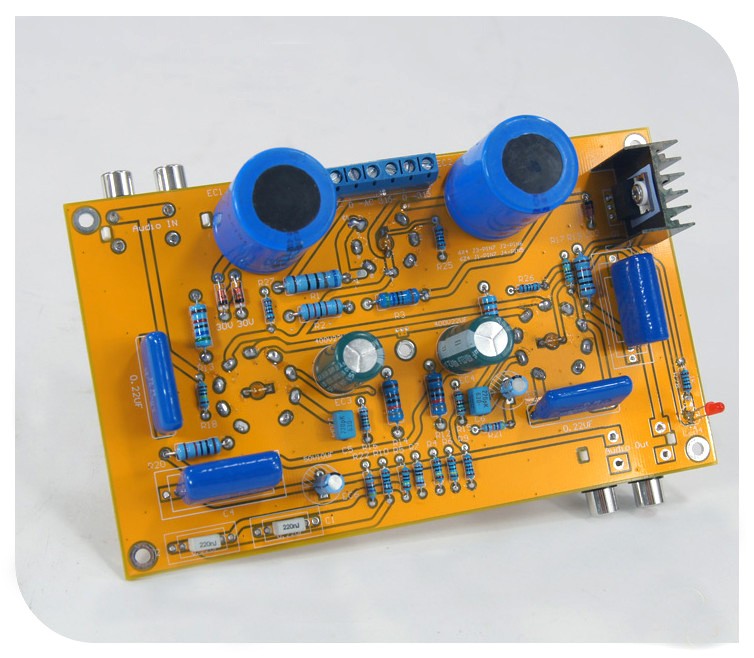

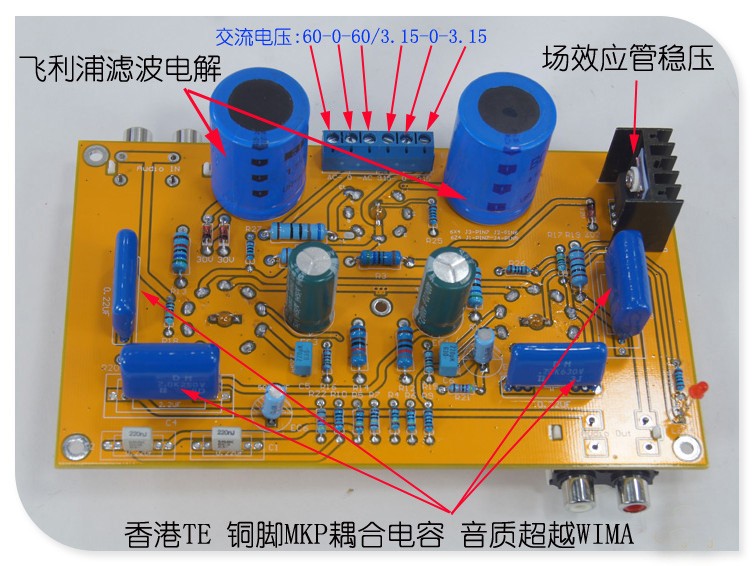

【內部電路板圖】

飛利浦濾波電容缺貨，現更換為西門子電容，特此告知！


【英國原版X10-D簡介】（本店機器并非完全采用下文中的電路，主要是對電源部分作出改良）

英國“X10-D”是上世紀九十年代中期推出的產品，聲音效果出色，獨特外觀也人見人愛，投放市場后引起不小的轟動。它的作用及優點是：將它接駁在VCD、CD、DVD、光驅等數碼音源和功放之間，能大幅度降低“數碼味”和“晶體管聲”，使整套音響系統帶上一股甜美自然的“膽味”，香港地區發燒友稱之為“小豬仔”，全新價格近兩千元。
  “X10-D”膽緩沖指標：
    失    真：0.008％（10Hz～100KHz）
    頻    響：10Hz～100KHz（±0.2db）
    輸出阻抗：200歐，
    增    益：無增益，輸入輸出信號1比1
    供    電：AC12V/500mA （編號573022）（通過機內線路升壓至±30V直流供電子管使用）， 高壓直流采用扼流圈（編號573012）組成CLC濾波。
    電 子 管：飛利蒲6922（6DJ8）二只
    “X10-D”在設計上有三個獨特巧妙地方:
    1.在輸出端采用了較深的負反饋，達到了極高指標，失真率降到令人吃驚的程度。
    2.設計師巧妙地利用6922（6DJ8）在屏壓低達50V時仍有很好的線性和工作狀態，采用交流12V低壓供電，通過升壓至±28V供電，能顯著延長膽管的壽命和提高信噪比。
    3.正負直流電源供電，取消了第二級放大管陰極電阻和電容，免去了陰極電阻和電容帶來的負面影響，還可以全部使用晶體管器材的元件，而無須使用價格高、體積大的高耐壓元件。

    評價： 在電路中，設計師采用經典的三極管放大電路，工作于聽感好的甲類狀態，整個電路無增益，即緩沖級，電路中巧妙地在輸出端采用較深的負反饋電路，其電路的失真達到了驚人的指標，達到百分之0.008,而頻響則達到10HZ-100KHZ,輸出阻抗則降到了200歐,這對膽機來說,這樣指標已經是很理想的狀況了。單獨從以上指標來說，就沒有不出好聲的理由。另外一個很獨特的地方采用6DJ8/6922/6N11管在屏壓達50V仍能工作的特性，使配套的變壓器只要12V交流,通過電路的倍壓整流電路升壓至雙28V-30V左右，對管子的使用壽命大大延長，以及對電源的要求降低，省卻大且貴重的高壓器件，這些優點使得該款電路在世界音響圈包括各國的音響發燒發燒友的喜愛和仿制。
參考電路原理圖（電源部分我們已改用6Z4膽整流，不采用原來電路的升壓方式，電流更穩定，還采用了MOS管穩壓，通過打摩電源部分，讓音質有了一定的提高，并且保護了電子管，延長使用壽命）

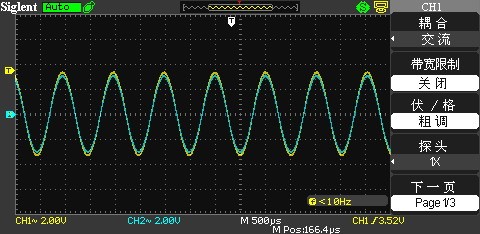

示波器測試效果：

失真及放大倍數測試效果：無失真，1.05倍放大。

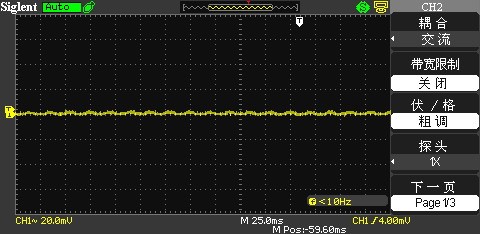

底噪測試：峰值2MV，極度安靜！
