用發燒理念組裝調試的全鋁機箱HIFI前級放大器
【材料使用說明】
1、采用兩級直耦放大電路，膽味濃，兩端延伸深，動態范圍大！
2、高壓濾波電容采用PHILIPS 150UF 450V×2（其他原件為全新）, 艾華AISHI 15UF×2副濾波；輸出耦合采用香港TE MKP銅腳古董薄膜電容2.0UF＋0.1UF并聯，音質超越WIMA、ERO等品牌。
輸入耦合電容采用德國威世 MKP 0.33UF。
3、信號通路采用純銅線，RCA端子采用鍍金。.為高品質傳輸音頻信號打下基礎。電源插座材質為：銅鍍鎳。
4、電阻一律采用國產精密金屬膜電阻，信噪比高，穩定度好。
5、采用日本ALPS 16型音量電位器，沒有其他雜牌電位器的噪音，長壽耐用。

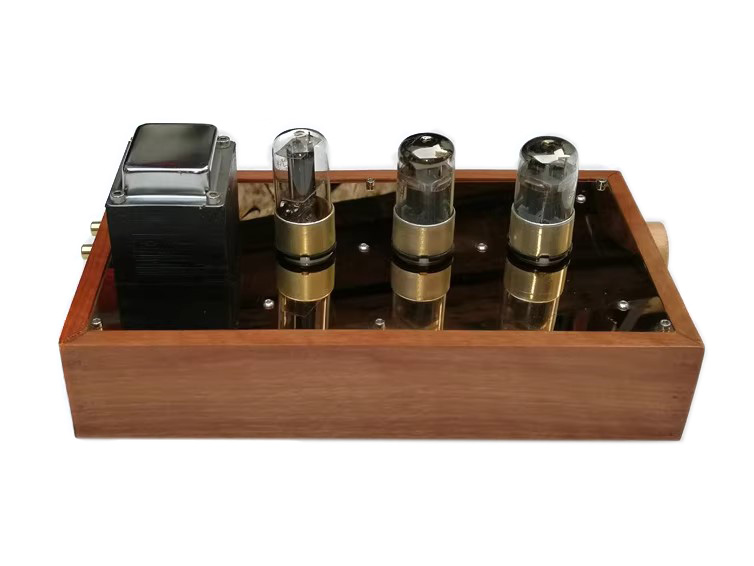

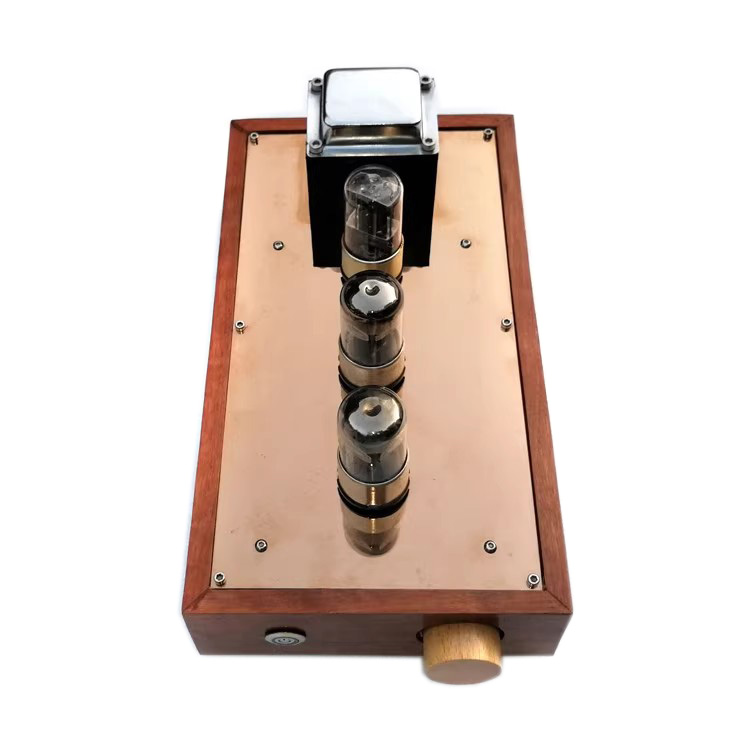

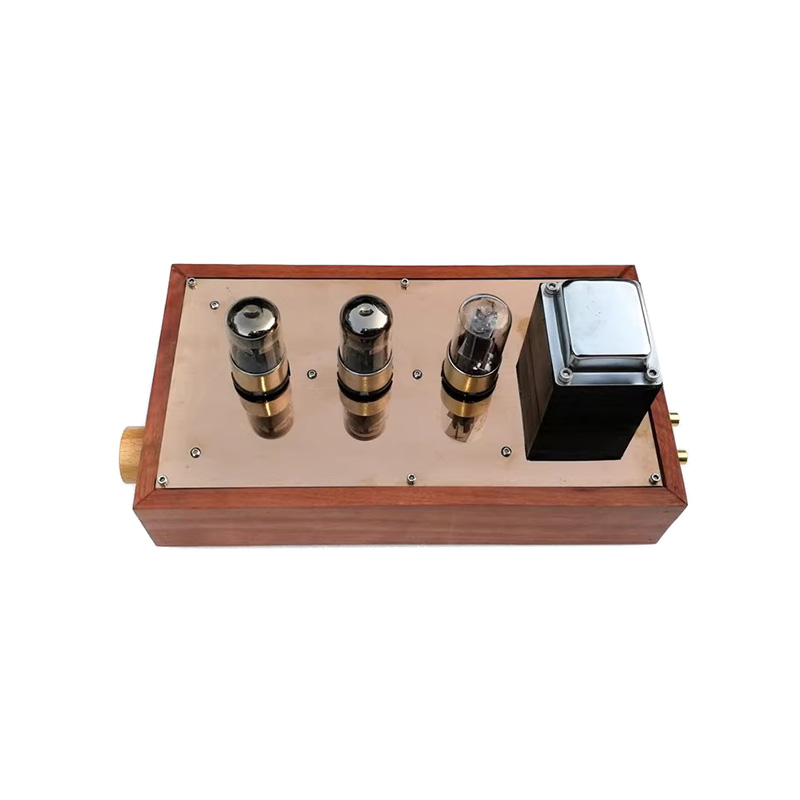

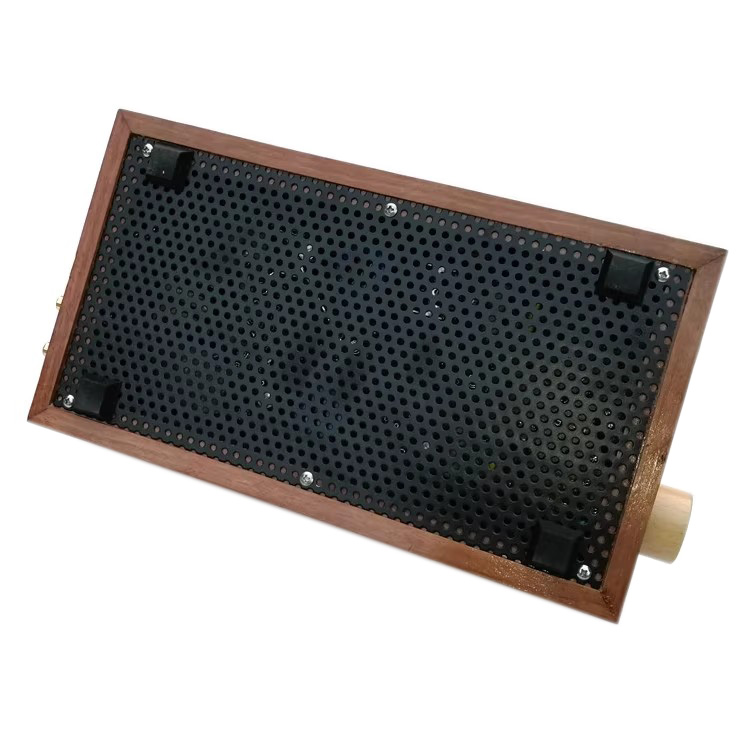

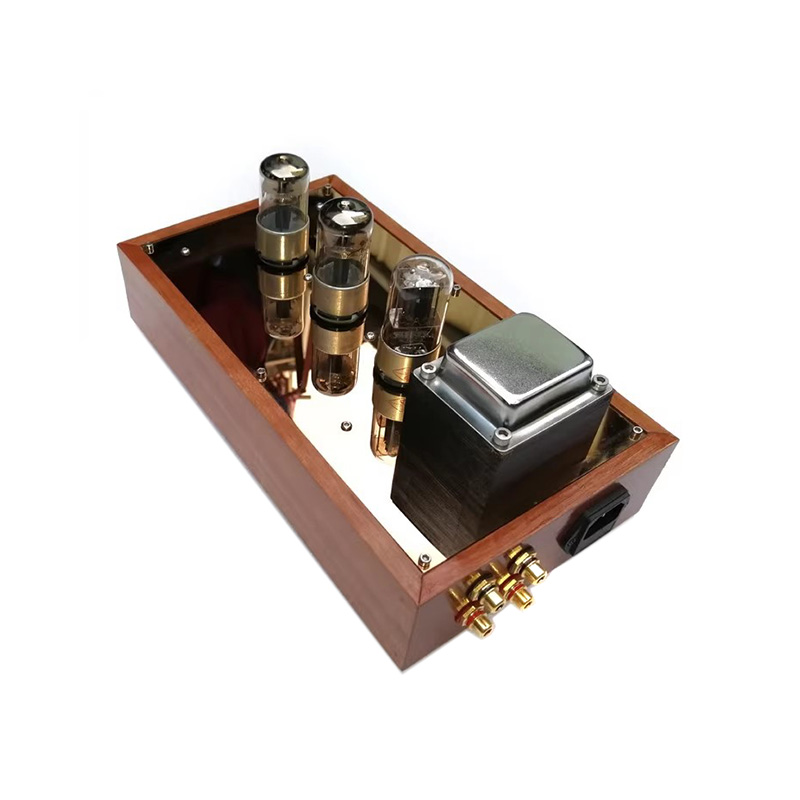

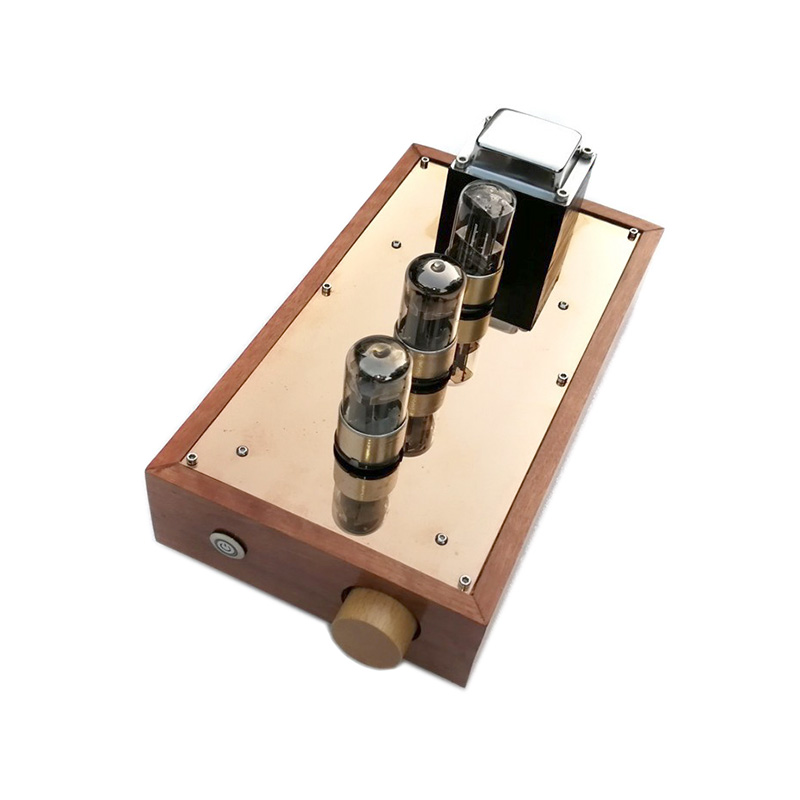

6、紅胡桃原木豪華機箱，2CM厚實木非貼皮，玫瑰金鏡面不銹鋼頂板，外形尺寸：寬度160高度160（含電子管高度）深度300（MM）。整機凈重量2.8KG。
7、PCB針對機箱設計，嚴格遵循一點接地原則。變壓器出線也對應PCB接線柱位置，箱內走線布局合理，井然有條，電源線與信號線不交叉重疊，有效降低相互干擾的幾率！設計此款產品確實費煞心神！

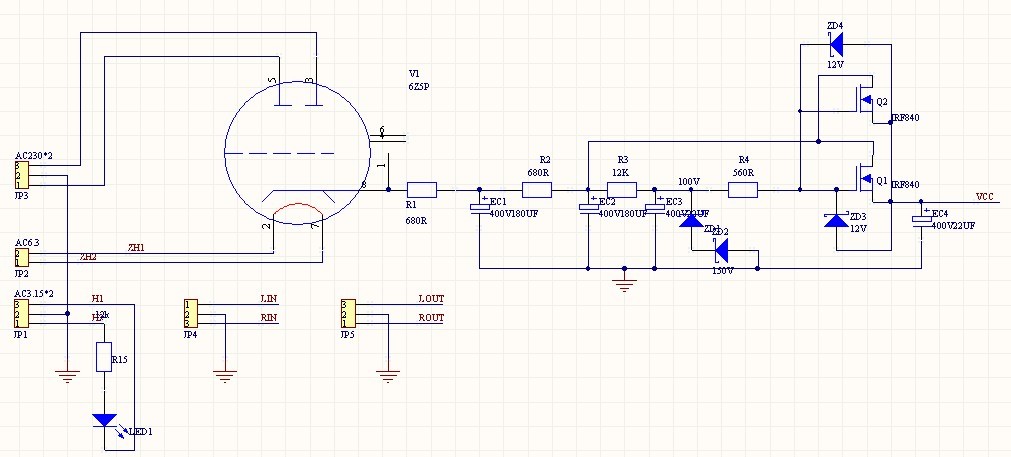

8、采用6Z5P電子管膽整流,多級濾波并經MOS管IRF840穩壓,給前級提供穩定純凈的電源。更適合電源波動較大的地區使用。
9、優質全銅線50W EI6644電源牛（編碼664410），電子管燈絲采用3.15V-0-3.15V交流供電，令音質更具韻味，同時整機的底噪僅有弱弱的2MV，這就是設計師功力深厚的體現。采用進口優質H50退火硅鋼片，比普通的銀色片溫升低。

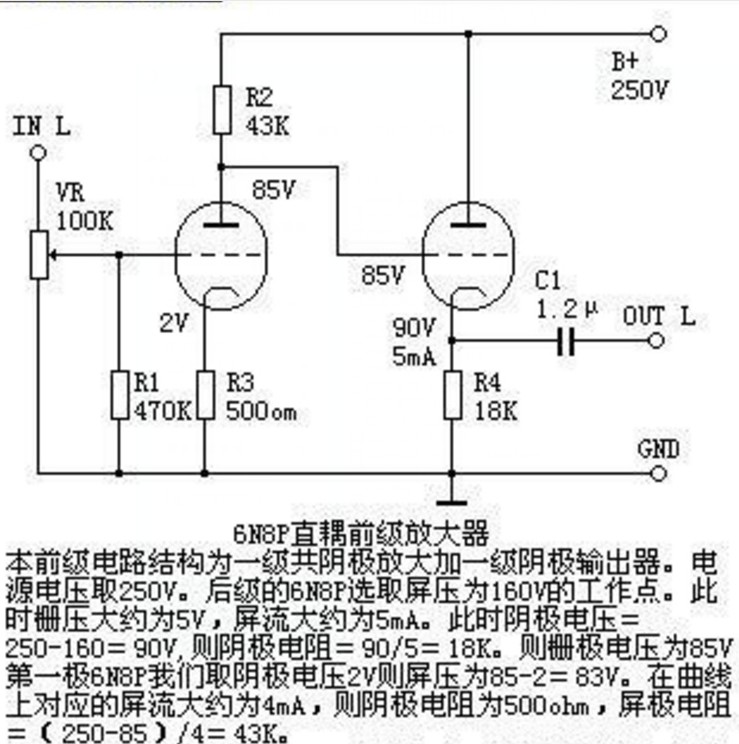

【參考電路圖】（元件參數按板上標注為準）：

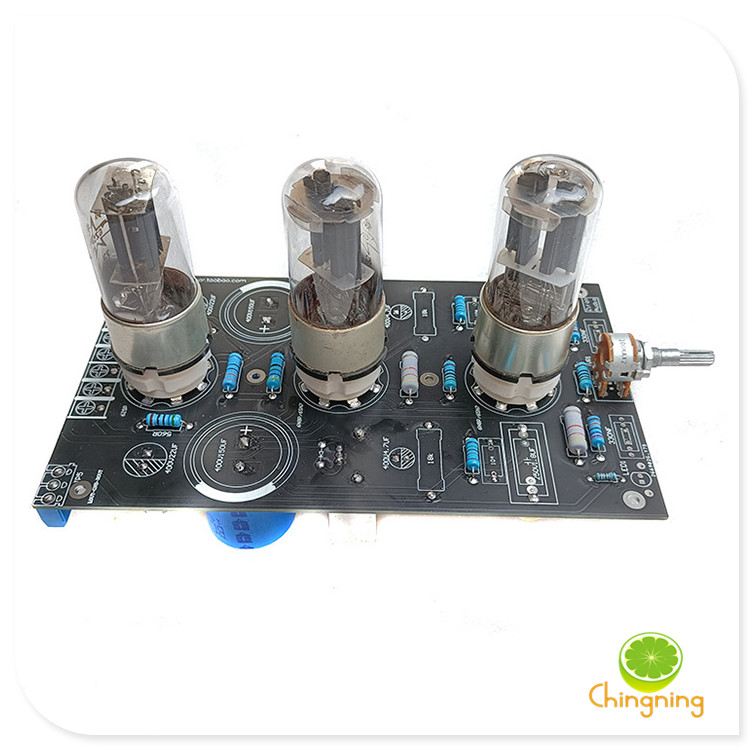

【內部電路板圖】
